Listado completo de Errores en xbox original
LISTADO DE ERRORES POR LUCES LED

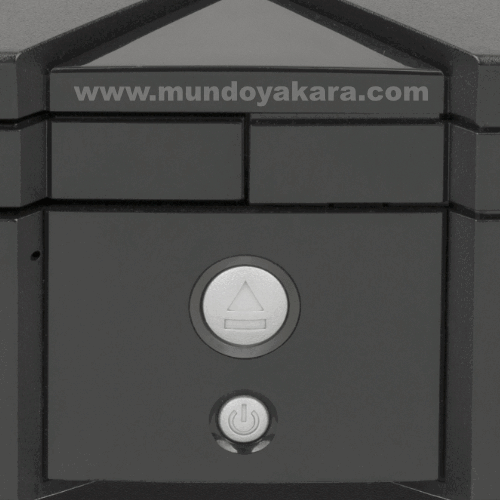

Cualquier Xbox puede experimentar problemas que les impidan emitir video. En estos casos,
observa el LED alrededor del botón de expulsión para determinar posibles problemas y soluciones.
Un código de LED descrito con porcentajes junto a cada color indica cuánto tiempo está encendido cada color. Por ejemplo, "Destello Rojo 75% y Verde 25%" significa que el rojo permanece encendido durante el 75% del tiempo, y el verde está encendido durante el 25% restante del tiempo.
Ten en cuenta que las consolas modificadas pueden tener un conjunto de colores LED personalizados. Entonces, si la consola está funcionando normalmente, una luz que no sea verde no debe interpretarse como un código de error.
FRAG= Full Red And Green
%204.10.57%20p.m..png)
CODIGO DE ERROR:
Verde Sólido
PROBLEMA:
Banco de BIOS corrupto o cable de video suelto
SOLUCION POSIBLE:
Prueba con otro cable de video. Si la placa base es 1.0 o 1.1, suelda A18 y/o A19 a tierra. Si todo falla, instala un modchip.
CODIGO DE ERROR:

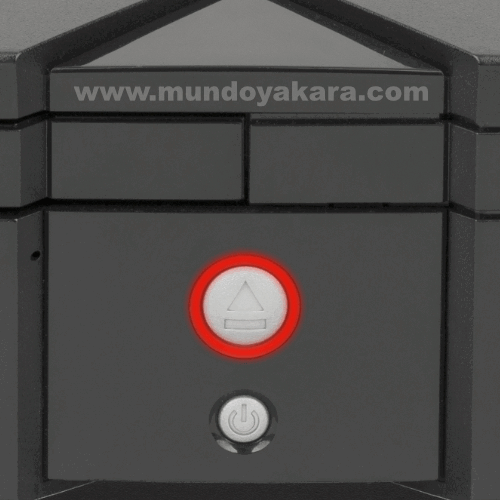

Rojo Sólido
PROBLEMA:
EEPROM dañada o instalación incorrecta del modchip
SOLUCION POSIBLE:
Flashea la EEPROM o re-instala un modchip distinto
CODIGO DE ERROR:
Verde Intermitente
PROBLEMA:
EEPROM dañada.
SOLUCION POSIBLE:
Flashea la EEPROM o instala un modchip
CODIGO DE ERROR:

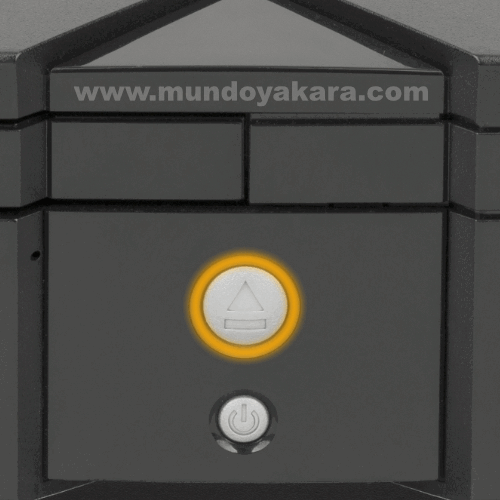

Naranja Intermitente
PROBLEMA:
Pista dañada o salpicaduras de soldadura en componentes
SOLUCION POSIBLE:
Prueba limpiando el interior de tu Xbox e inspecciona la placa base para encontrar el problema.
CODIGO DE ERROR:
PROBLEMA:
EEPROM dañada
SOLUCION POSIBLE:
Flashea la EEPROM o instala un modchip
CODIGO DE ERROR:
Naranja Intermitente, la velocidad del ventilador aumenta al 100%
PROBLEMA:
Puede haber un problema cerca del chip del sensor de temperatura en la ubicación U6F1
SOLUCION POSIBLE:
Verifica que los ventiladores estén funcionando. Reemplaza la pasta térmica antigua debajo de los disipadores de calor de la CPU y la GPU. Limpia e inspecciona el sensor de temperatura.
CODIGO DE ERROR:
Naranja Intermitente 50% y Verde 50%
PROBLEMA:
Cable de video faltante o roto.
SOLUCION POSIBLE:
Prueba a volver a colocar o reemplazar el cable de video. si al cambiar el cable de video sigue presentando el error Puede ser hardware de video defectuoso IC cerca al conector de video.
CODIGO DE ERROR:
Rojo Intermitente 50% y Naranja 50%
PROBLEMA:
Fallo general del sistema.
SOLUCION POSIBLE:
A menudo causado por una instalación incorrecta del modchip. pero lo mas probable es un error de RAM. Prueba limpiando el interior de tu Xbox e inspecciona la placa base para encontrar el problema, principalmente cada uno de los integrados de la memoria RAM. si hiciste el cambio de RAM a 128mb verifica cara una de las soldaduras realizadas y elimina cualquier residuo de estaño
CODIGO DE ERROR:
Rojo Intermitente 50% y Verde 50% (FRAG)
PROBLEMA:
Fallo general del sistema.
SOLUCION POSIBLE:
A menudo causado por una instalación incorrecta del modchip. Prueba limpiando el interior de tu Xbox e inspecciona la placa base para encontrar el problema. Es posible que el Condensador del reloj esté filtrando., debe retirarse, limpiar los alrededores e instalar un nuevo condensador o en su defecto hacer un bypass de condensador de reloj
CODIGO DE ERROR:
Rojo Intermitente 75% y Verde 25% (FRAG)
PROBLEMA:
Error de HDD.
SOLUCION POSIBLE:
Consulta los códigos de error 5, 6, 7, 8 y 9.
CODIGO DE ERROR:
Rojo Intermitente 25% y Verde 75% (FRAG)
PROBLEMA:
Error de DVD
SOLUCION POSIBLE:
Consulta los códigos de error 10, 11 y 12.
CODIGO DE ERROR:
Intenta Arrancar 3 veces y luego FRAG (Luces de Navidad)
PROBLEMA:
Generalmente debido a un Error de hardware, cable IDE conectado al revés, placa de DVD en corto, placa de HDD en corto, condensadores inflados, una o mas pistas levantada, corrosión por humedad, un componente roto / levantado / quemado o en el peor de los casos error general de southbrige, CPU / GPU.
SOLUCION POSIBLE:
Este es uno de los errores mas difíciles de identificar debido a que suele ser un componente que no hace correcto funcionamiento, hay que retirar IDE, HDD y DVD si el problema persiste hay que verificar cada componente interno, si la consola tiene humedad puede haber corrosión de pistas carcomidas por el oxido, también si la consola se almaceno sin cuidado pueden haber componentes levantados como una simple resistencia, condensador o cualquier otro pequeño elemento en general que no este haciendo contacto
videos en YouTube de posibles soluciones a este error:
https://youtu.be/1oC9F_geNlA?si=o4LzNfkFr24t-M95
https://youtu.be/ahKmI7WPX8Q?si=JrF1ozagEeyzy4nZ
CODIGO DE ERROR:
Intenta Arrancar 3 veces y luego FRAG (Luces de Navidad) y se Apaga
PROBLEMA:
EEPROM corrupta.
SOLUCION POSIBLE:
Generalmente se ha flasheado una versión incorrecta de EEPROM a la Xbox. También puede ser causado por borrar la EEPROM o no hasheada correctamente.
LISTADO DE ERRORES EN PANTALLA
Las Xbox 1.0 no muestran errores en pantalla
Los códigos de error 01 / 02 / 03 / 04
NO SERAN MOSTRADOS EN PANTALLA, SI EN CODIGOS DE LUCES LED
Código de Error 01
Problema: Problema general de la placa base.
Causa/Solución: La causa es desconocida; se recomienda reemplazar la placa base.
Código de Error 02
Problema: Falló la comprobación de la EEPROM. Este error es desencadenado por el cargador de arranque y como resultado no muestra un código de error en la pantalla. Verás que la Xbox se reinicia y muestra luces rojas y verdes intermitentes (FRAG).
Causa/Solución: Has flasheado algo incorrectamente o has causado un cortocircuito en algún lugar de tu placa base (posiblemente mientras soldabas). Si estás utilizando un modchip y acabas de flashearlo, prueba nuevamente usando un BIOS diferente. Si recientemente has soldado algo en tu Xbox, verifica si hay bolas de soldadura sueltas que puedan estar presentes y retíralas cuidadosamente.
Código de Error 03
Problema: Problema general de la placa base.
Causa/Solución: La causa es desconocida; se recomienda reemplazar la placa base.
Código de Error 04
Problema: Falló la comprobación de la RAM.
Este error es desencadenado por el cargador de arranque y como resultado no muestra un código de error en la pantalla. Verás que la Xbox se reinicia y muestra luces rojas y verdes intermitentes (FRAG).
Causa/Solución: Fallo en el chip de RAM. Esto podría ser porque los pines en los chip(s) de RAM se han unido, posiblemente por un salpicadura accidental de soldadura o una actualización de RAM de 128MB fallida. Recuerda, la descarga electrostática a veces puede dañar chips de circuito integrado como los chips de RAM, así que incluso si no puedes ver un problema, la RAM aún podría estar dañada. Reemplazar los chips de RAM podría ser una solución pero es arriesgado y consume tiempo.
Código de Error 05
Problema: Disco duro (HDD) no bloqueado.
Causa/Solución: Si no has reemplazado el BIOS de tu Xbox a través de un flash de modchip/TSOP, entonces tu HDD necesita estar bloqueado usando una contraseña especial que se genera en base a la EEPROM de tu Xbox, que es única para cada Xbox individual. Microsoft lo diseñó de esta manera para evitar que las personas puedan conectar el disco a una computadora y acceder a su contenido y, por lo tanto, hackearlo. Virtualmente todos los BIOS no comerciales (incluyendo modchip/TSOP) no requerirán que el disco duro esté bloqueado para poder iniciar. Si estás viendo este error en un BIOS no comercial, entonces es probable que tu proceso de flash de modchip/TSOP haya tenido problemas y por alguna razón ahora estés utilizando un BIOS estándar que ahora requiere nuevamente un disco duro bloqueado con contraseña. Si estás viendo este error y tu Xbox ha sido softmodded (a través de exploits de juegos/audio), entonces solo necesitas bloquear tu disco nuevamente. Con suerte, tienes tu EEPROM respaldada en este punto porque si no, las cosas se vuelven mucho más complicadas.
Si desbloqueaste tu HDD en la propia Xbox (usando ConfigMagic, por ejemplo), es probable que la aplicación que hayas utilizado haya hecho una copia de seguridad de tu EEPROM por ti y ahora esté en tu unidad E: llamada "eeprom.bin" o algo similar. Puedes conectar el HDD a una computadora en este punto y usar un programa explorador de disco duro de Xbox como "Xplorer360" (solo en Windows) para ver sus archivos y copiar tu respaldo de EEPROM. Hay múltiples formas de bloquear un HDD, una de las cuales es usando XboxHDM del autor ldotsfan. XboxHDM se ejecuta en una PC y una de sus características es la capacidad de bloquear discos duros si tienes un respaldo de EEPROM. Elige la opción "3" en XboxHDM y sigue las instrucciones en pantalla para bloquear el HDD.
Código de Error 06
Problema: Contraseña incorrecta del disco duro.
Causa/Solución: El disco duro (HDD) está bloqueado pero está bloqueado con una contraseña que pertenece a una Xbox diferente. Necesitarás desbloquear el HDD y luego volver a bloquearlo usando la contraseña correcta. Como se mencionó anteriormente, cada Xbox está bloqueada usando una contraseña que se genera en base a la EEPROM única de cada Xbox. Suponiendo que tengas respaldada la EEPROM de tu Xbox, solo necesitarás desbloquear el disco y volver a bloquearlo usando tu respaldo de EEPROM. Consulta la solución para el Código de Error 05 para obtener más información.
Código de Error 07
Problema: Tiempo de espera del disco duro / El HDD tardó demasiado en estar listo.
Causa/Solución: La Xbox parece saber que el HDD está presente, pero se agota el tiempo esperando a que el disco esté listo y responda a los comandos. Esto probablemente se deba a una conexión suelta o un cable defectuoso. Consulta la solución para el Código de Error 08. Si estás utilizando un adaptador SATA a IDE, es posible que el adaptador que estés usando no sea compatible con el disco que estás utilizando o no sea compatible con la Xbox en absoluto. Prueba otra combinación de adaptador SATA a IDE / HDD. Algunos discos "verdes" son temperamentales con ciertos adaptadores SATA. Este error también puede ser causado si tienes un adaptador SATA a IDE y no estás utilizando un cable IDE de 80 hilos (por defecto, son cables de 40 hilos). O, la unidad de DVD de la consola está defectuosa y evita el acceso al disco duro a través del bus IDE. Intercambia la unidad de DVD con una de otra Xbox. Todas son intercambiables.
Código de Error 08
Problema: No se encuentra el disco duro.
Causa/Solución: La Xbox no puede encontrar el disco duro (HDD) al iniciar. Prueba lo siguiente:
Si estás utilizando un adaptador SATA a IDE, necesitarás un cable IDE de 80 hilos. Por defecto, será un cable de 40 hilos.
Asegúrate de que el cable de cinta IDE (cable gris plano) esté conectado de manera segura al HDD, la unidad de DVD y la placa base misma.
Revisa el cable IDE en busca de signos de daño. Si el cable parece haber sido raspado o tiene evidencia de algún daño, reemplázalo.
Verifica que el cable de alimentación del HDD esté conectado de manera segura.
Si puedes mover el cable de alimentación del HDD y hacer que la Xbox funcione en ciertos momentos, entonces los cables que provienen de la fuente de alimentación están sueltos y la fuente de alimentación debería ser reemplazada.
Saca el HDD y asegúrate de que el jumper esté configurado correctamente. Debería haber un diagrama impreso en la etiqueta del disco que muestre cómo se debe conectar el jumper. Asegúrate de que esté configurado como Cable Select (CS), Master o no esté presente en absoluto. Si el disco está configurado como Slave entonces tendrás problemas!
Si todos los demás cables están conectados de manera segura y no están dañados, puedes intentar reemplazar el cable IDE de todos modos. Es posible que esté dañado de una manera que no sea visible y los cables IDE son baratos de conseguir.
Si todo lo demás falla, es probable que tu disco duro sea el culpable y esté defectuoso y necesite ser reemplazado.
Código de Error 09
Problema: Faltan o son incorrectos los parámetros del disco duro.
Causa/Solución: Error muy poco común. El cable de alimentación del disco duro puede estar desenchufado, podría estar en el modo de transferencia incorrecto (PIO/DMA), o el jumper está configurado como slave en lugar de master. Si es una consola de depuración, el tamaño puede ser incorrecto (se requiere un tamaño mínimo para depuración). Reemplaza el disco duro de lo contrario.
Código de Error 10
Problema: Tiempo de espera de la unidad de DVD.
Causa/Solución: Similar a los códigos de error 07 y 08, esto suele ser causado por un cable suelto/defectuoso. La Xbox parece saber que la unidad de DVD está presente, pero se agota el tiempo esperando a que la unidad esté lista y responda a los comandos. Revisa el cable amarillo que va desde la placa base hasta la unidad de DVD. Si todo lo demás falla, reemplaza la unidad de DVD.
Código de Error 11
Problema: No se encuentra la unidad de DVD.
Causa/Solución: La Xbox no puede encontrar la unidad de DVD. Similar al Código de Error 10, esto suele ser debido a un cable suelto/defectuoso. Consulta las soluciones para el Código de Error 10. Ten en cuenta que muchos BIOS no comerciales pueden configurarse para omitir el uso de una unidad de DVD por completo.
Código de Error 12
Problema: Faltan o son incorrectos los parámetros de la unidad de DVD.
Causa/Solución: Este es un error poco común. Prueba las soluciones para el Código de Error 10.
Código de Error 13
Problema: No se pudo iniciar el Dashboard
Esto es debido a una archivo faltante/malo, o cualquier otra cosa que lo impida y el Dashboard no especificó por qué falló.
Causa/Solución: Esto puede ser causado por un problema de versión de kernel pero es mucho menos común en los últimos años. Asegúrate de estar ejecutando el último kernel. Si estás usando un softmod, asegúrate de que tu Dashboard y los archivos de softmod estén instalados correctamente. Se recomienda una reinstalación completa de softmod. Si estás recibiendo este error solo al iniciar juegos, borrar la carpeta UDATA/TDATA de la partición E:
Código de Error 14
Problema: No se pudo iniciar el Dashboard (error genérico).
Causa/Solución: Similar al Código de Error 13. Esto también puede resultar de cambiar nombres de archivos o manipular archivos en el HDD sin conocer las repercusiones. Una causa común es cambiar el orden de arranque o los nombres de los archivos de inicio en el HDD. También puede ocurrir cuando estás reconstruyendo tu HDD con un CD de Slayer y se cortó la energía, o si tu unidad de DVD está fallando al intentar cargar un disco que usa PBL, como Hexen.

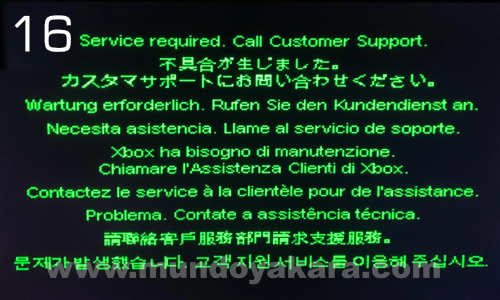

Código de Error 16
Problema: No se puede establecer el reloj interno.
Causa/Solución: Esto ocurre cuando la Xbox intenta arrancar en el Dashboard para que establezcas la fecha/hora actual. pero no logra cargar el menú. Esto ocurre si:
Acabas de reemplazar el HDD y te falta el capacitor del reloj o dejaste tu Xbox desenchufada durante unas horas.
Borraste los archivos del Dashboard de Microsoft (que contienen la configuración del reloj) y te falta el capacitor del reloj o dejaste tu Xbox desenchufada durante unas horas.
Tienes una Xbox de revisión 1.6 y un BIOS antiguo (antes de 2004) instalado sin un parche de bucle de reloj y te falta el capacitor del reloj.
Tu unidad de DVD está bloqueando el bus de datos y, por lo tanto, no se puede cargar ningún dato desde el HDD.
Intenta iniciar la Xbox con el botón de expulsión en lugar del botón de encendido en caso de que tenga una configuración de arranque dual. Si eso falla, pero tienes un modchip instalado, arranca en AID o Slayers e intenta instalar el Dashboard nuevamente en la partición C: de tu HDD. También puedes hacer un intercambio en caliente de tu HDD con otra Xbox para reinstalar el Dashboard de Microsoft. Después de que la Xbox se inicie y pueda establecer la hora con éxito, actualiza tu BIOS o softmod a una versión más reciente para evitar esto en el futuro. También intenta reemplazar tu unidad de DVD.
Código de Error 20
Problema: No se pudo iniciar el Dashboard.
Causa/Solución: Fue un arranque en frío, y el Dashboard no especificó por qué falló, pero era necesario notar que el DVD pasó la autenticación de desafío/respuesta durante el arranque.
Código de Error 21
Problema: Error no específico/genérico.
Causa/Solución: Se instruyó a la Xbox (posiblemente por un XBE que iniciaste) a reiniciar la Xbox y mostrar este error. Esto ocurre con frecuencia cuando la Xbox no puede arrancar debido a cambios en el Dashboard que se han realizado (es decir, un XBE no ha sido firmado correctamente o partes del Dashboard están ausentes). Además, si estás usando XbeShortcutMaker y ves este código de error entonces podrías intentar regenerar el archivo XBE de acceso directo.Ya que podría estar corrupto.
Si estás recibiendo este error solo al iniciar juegos, intenta eliminar la carpeta UDATA y TDATA de la partición E: Si estás intentando softmod, puede ser un dispositivo USB defectuoso. En casos muy raros, un capacitor de reloj fallante en las Xbox 1.0-1.5 puede causar este problema, por lo que quitarlo sería un camino sabio a explorar ya que también es un gran riesgo para la salud de tu Xbox.
