código universal para todo el proyecto:

Tutorial Micro pantalla YAKARIZADO


///////////////////////////////////////////////////////////////////////////////////////////////////////////////////

PASO 1 INSTALAR CMAKE Y CLONAR EL REPOSITORIO

///////////////////////////////////////////////////////////////////////////////////////////////////////////////////



sudo apt-get install cmake

cd ~

git clone https://github.com/juj/fbcp-ili9341.git

cd fbcp-ili9341


sudo nano display.h



//////////////////////////////////////////////////////////////////////////////////////////////////////////////////

PASO 2 Copiar lo siguiente después de #define DISPLAY_SPI_DRIVE_SETTINGS (0)

//////////////////////////////////////////////////////////////////////////////////////////////////////////////////



#define DISPLAY_SPI_DRIVE_SETTINGS (1 | BCM2835_SPI0_CS_CPOL | BCM2835_SPI0_CS_CPHA)




//////////////////////////////////////////////////////////////////////////////////////////////////////////////////

Micro pantalla roja 128*128

//////////////////////////////////////////////////////////////////////////////////////////////////////////////////



cd /home/pi/fbcp-ili9341/

sudo pkill fbcp

sudo rm -rf build

mkdir build

cd build

cmake -DWAVESHARE_ST7735S_HAT=ON -DGPIO_TFT_DATA_CONTROL=17 -DGPIO_TFT_RESET_PIN=22 -DSTATISTICS=1 -DSPI_BUS_CLOCK_DIVISOR=14 -DUSE_DMA_TRANSFERS=OFF -DDISPLAY_ROTATE_180_DEGREES=ON ..

make -j

sudo pkill fbcp

sudo ./fbcp-ili9341

Yakareados




//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

Micro pantalla azul 240*240

//////////////////////////////////////////////////////////////////////////////////////////////////////////////////////



cd /home/pi/fbcp-ili9341/

sudo pkill fbcp

sudo rm -rf build

mkdir build

cd build

cmake -DST7789=ON -DGPIO_TFT_DATA_CONTROL=17 -DGPIO_TFT_RESET_PIN=22 -DSTATISTICS=1 -DSPI_BUS_CLOCK_DIVISOR=12 -DUSE_DMA_TRANSFERS=OFF -DDISPLAY_BREAK_ASPECT_RATIO_WHEN_SCALING=ON  ..

make -j

sudo pkill fbcp

sudo ./fbcp-ili9341

Yakareados



///////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

Micro pantalla azul 128*160

///////////////////////////////////////////////////////////////////////////////////////////////////////////////////////



cd /home/pi/fbcp-ili9341/

sudo pkill fbcp

sudo rm -rf build

mkdir build

cd build

cmake -DST7735R=ON -DDISPLAY_SWAP_BGR=ON -DDISPLAY_BREAK_ASPECT_RATIO_WHEN_SCALING=ON -DGPIO_TFT_DATA_CONTROL=17 -DGPIO_TFT_RESET_PIN=22 -DSTATISTICS=0 -DSPI_BUS_CLOCK_DIVISOR=14 -DUSE_DMA_TRANSFERS=OFF ..

make -j

sudo pkill fbcp

sudo ./fbcp-ili9341

Yakareados



/////////////////////////////////////////////////////////////////////////////////////////////////////////////

PASO 4 Auto iniciar fbcp

/////////////////////////////////////////////////////////////////////////////////////////////////////////////



sudo nano /etc/rc.local


sudo /home/pi/fbcp-ili9341/build/fbcp-ili9341 &




/////////////////////////////////////////////////////////////////////////////////////////////////////////////

PASO 5 (OPCIONAL) Resolución optima

/////////////////////////////////////////////////////////////////////////////////////////////////////////////



sudo nano /boot/config.txt


hdmi_group=2

hdmi_mode=87

hdmi_cvt=640 640 60 1 0 0 0

hdmi_force_hotplug=1












diagrama:





Puedes comprar las pantallas configuradas en este tutorial desde los siguientes enlaces:

pantalla de 1,44" 128x128 https://s.click.aliexpress.com/e/_A53dBX

pantalla de 1,8" 128x160 https://s.click.aliexpress.com/e/_ATcswv

pantalla de 1,3" 240x240 https://s.click.aliexpress.com/e/_A4GG5n


fuentes usadas:

https://github.com/juj/fbcp-ili9341



ver entrada »





antes de comenzar, si no quieres complicarte soldando, y tu bolsillo lo permite, puedes comprar un cable por menos de 10usd y no tendrás nisiquiera que abrir tu consola:

https://s.click.aliexpress.com/e/_A9WODD

Desde el primer momento que tuve en mis manos una sega Dreamcast, me enamore de sus gráficos que al dia de hoy pueden sentirse antiguos, en su momento reflejaba una evolución en los gaficos y eso sin hablar de lo hermosos que se veían los juegos tipo 2d, principalmente los de pelea pero que pasa cuando conectamos esa mítica consola en un televisor reciente?


Se va a ver mil veces mejor? Pues no. la imagen nativa que soporta el cable de video compuesto de de 240p imagen que s ve ultra estirada para llegar a los 1080 / 4k de los televisores actuales, haciendo que se vea muy mal, borroso, poco definido y sin ese hermoso toque de magia que representaba en su época los gráficos, han hecho que las nuevas generaciones no puedan disfrutar de estas consolas retro y verse totalmente distraídos por la aparente mala imagen que entregan


Pero…. Sabían que la sega dreamcast tiene salida nativa de VGA gracias a su compatibilidad con windows ce, asi que el dia de hoy venimos con un video que nos permitirá obtener la resolución mas nítida posible de nuestra querida sega dreamcast


fuentes usadas:


https://www.segasaturno.com/portal/salida-de-video-vga-para-dreamcast-kba155.html


https://www.askix.com/sega-dreamcast-vga-mod_7.html


ver entrada »




Siempre he querido aprender a usar un osciloscopio pero no caeré de nuevo en la trampa del consumismo, donde creemos de mala manera que solo podremos tener lo mas costoso desde el comienzo y eso nos va a asegurar mejores resultados.


Les confieso, NO SE USARLO, no se si aplique para mis modificaciones, necesito aprender mucho antes de aventarme a comprar uno que representaría un costo elevadisimo, por supuesto que un osciloscopio de bolsillo no tendrá las mismas funciones que uno completo diseñado para laboratorio electrónico, pero es una buena puerta de entrada para saber si lo necesitaremos y si es útil en nuestro trabajo, mésenme suerte


Puedes comprar el osciloscopio ya ensamblado y funcionando desde el instante mismo que saques de la caja (recomendado)

https://s.click.aliexpress.com/e/_AcRrIb

Puedes comprar el osciloscopio desarmado para que armes en casa como del video desde este enlace

opción 1 -https://s.click.aliexpress.com/e/_AdTJ4j

opción 2 - https://s.click.aliexpress.com/e/_A9d90f

Para que sirven los osciloscopios?

ver entrada »





En este tutorial aprenderemos a darle una segunda vida a una nintendo ds lite rota, es muy común encontrar solo la parte inferior de esta consola, muchas personas las tiran a la basura o las tienen guardadas pensando que ya no sirven para nada, con este tutorial podrás convertirla en una genial alternativa a la GAMEBOY ADVANCE solo que mejor

pues dispones de bateria recargable, pantalla retro iluminada y opción nativa de audífonos


DIAGRAMAS :






 puntos alternativos si levantas los pads al momento de soldar la resistencia

deshabilitar la función de reposo de la ds






fuentes usadas

http://nitehack.blogspot.com/2013/03/encender-nintendo-ds-sin-la-pantalla.html

https://www.reddit.com/r/gameboymacro/

https://gameboymacro.com/macro-tutorial-ds-lite/



ver entrada »





Siempre me siento muy orgulloso cundo puedo darle la bienvenida a una nueva consola a mi canal y en esta oportunidad comenzamos nuestros videos dedicaos a la playstation 2.


Yo pase varios juegos en esta consola pero realmente nunca tuve una propia, eran de mi negocio de juegos o consolas que debía ensaya o que tardaban meses en recoge en mi local de servicio técnico entonces mas allá de las típicas reparaciones de fusibles de encendido. Fuente, lente, cintas y botón de inicio nunca le realice modificaciones extras ya que ninguna era de mi propiedad pero hoy, gracias a un donador de consola que pidió ser llamado como “JUANCHO de Madrid (cundinamarca)” tengo en mis manos mi primera playstation 2 de mi propiedad y prometo darle una segunda vida potenciando su existencia.


Y con la que recibí no trata un lente funcional y el principio básico de una consola de videojuegos es ejecutar juegos pues me puse en la tarea de ver las alternativas posibles para disfrutar nuestros juegos sin uyn lector de ddvd funcional y lo que encontré dama muchos errores ya que requería del puerto usb de la consola que esta limitado a una baja transferencia de datos haciendo que algunos títulos se frenaran en sonido o en la reproducción de video haciendo que la experiencia de juego se viera fuertemente afectada, asi que navegando un poco mas por internet encontré uno de esos avances de la scene que me emociona seguir de cerca y es que se le encontró otro uso a el puerto dedicado a conectar la memory card de la playstation 2

Que prácticamente duplica la velocidad de entrega de datos con respecto al anteriormente mencionado USB, solucionando de manera casi instantánea los problemas de ralentizaciones o lag en la ejecución de juegos


Asi que el dia de hoy vengo explicando como instalar de manera interna ese nuevo método conocido como MX4SIO o también llamado SIO2SD de manera detallada y comprendiendo un poco mas de su funcionamiento asi que les pido se coloquen en sintonía conmigo y puedan lograr jugar a la máxima velocidad posible en su playstation 2


Requisitos:


Los requisitos físicos de nuestro proyecto son cualquier tipo de playstation 2, puede ser la p2 fat, o cualquiera de las versiones de ps2 slim

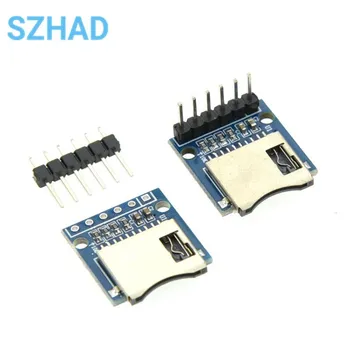

Ademas de este modulo micro sd para Arduino:

5 por menos de 3 dolares https://s.click.aliexpress.com/e/_AcnCdt


Y una memoria compatible, no hay una marca definitiva, deben probar diferentes marcas


Nuestra consola ya tiene que tener un método para ejecutar aplicaciones con expolio desde la memory card, les dejare un par de tutoriales que yo use pare instalarlo en mi memory card


Instalar OPENTUNA (*opcion 1) https://www.youtube.com/watch?v=rvAruk0fZjk


Instalar OPENTUNA (*opcion 2) https://www.youtube.com/watch?v=7FUWEbR1IzM&t


Hasta el momento de la redacción de esta entrada, los enlaces oficiales del OPENTUNA no disponen del OPL actualizado con el Driver de MX4SIO asi que tendrán que instalar o ejecutar de manera manual el OPL que incluye Driver MX4SIO que podrán encontrar desde el fork oficial (beta)


https://github.com/ps2homebrew/Open-PS2-Loader/releases


RECUERDEN QUE SI TIENEN INSTALADO OPENTUNA Y MANTIENEN (O / CIRCULO) después de ejecutar el exploit se ejecutara el ulauncher Y DE ESTA MANERA moran lanzar cualquier .elf o reemplazar el que esta instalado en la memory card



(Suena complicado pero es muy sencillo, pero no puedo hacer video porque me cierran el canal, si me lo solicitan lo haré de manera privada para mis Patreon en https://www.patreon.com/Yakaracolombia)


Los foros oficiales que yo use para realizar este tutorial son:


https://www.psx-place.com/threads/another-new-old-exploit-for-the-ps2-opentuna.32893/


https://www.psx-place.com/threads/update-3-meet-freedvdboot-by-cturte-partial-first-ps2-fat-phat-model-supported.30204/


https://www.psx-place.com/threads/mx4sio-sio2sd-sd-card-adapter-and-sd-driver-for-the-ps2-sio2-interface.29210/


Si yo sin tener ni idea de la ps2 lo logré ustedes pueden logarlo con mayor facilidad


MI DIAGRAMA!




ver entrada »



Ustedes deben tener pensado que mis modificaciones las hago solo por los videos de YouTube cierto? Pues me enorgullece informarles que antes de que me popularizara en redes siempre estaba buscando todo tipo de modificaciones para mejorar u optimizar el funcionamiento de mis consolas y es que nadie me quitara lo “Gamer”


cada que puedo, juego en mis consolas retro ya que como lo he mencionado mil veces, no soporto los emuladores ni en la mejor consola posible y siempre trato de disfrutar en su hardware original aunque me tome mas tiempo lograrlo y en una de mis recientes adquisiciones conseguí una PSP 3000 y mientras me encontraba actualizándola y descargando juegos para ella recordémoos un tesoro que siempre estuvo a la espera de ser jugado por mi, silente Hill Origins que con los primeros minutos de juego sentí la esencia pura de los míticos silente Hill e antaño, la música, las imágenes, la jugabilidad torpe y los movimientos medio robóticos de nuestro personaje.


Pero en mi primera seno de juego la bateria s empezó a agotar muy rápido y apenas estaba saliendo del primer hospital y no quería levantarme. Media noche a poner a cargar mi consola para seguir jugando y no tuve mas remedio que ponerme a dormir planeando adelantar este video, que como saben ya esta en la lista que es mas larga que mis sueños rotos pero que poco a poco voy documentando, asi que me puse en la tarea de conseguir una bateria que se ajustara a las necesidades de esta modificación y justo encontrémoslas una de 3220 mAh que casi triplica la autonomia de la actual de psp que apenas llega a los 1200 mAh eso sin contar el desgaste de los años


Eso si, me vi unos 3 videos distintos en YouTube de personas haciendo la misma modificación pero ninguno de ellos documentaba lo realmente valioso al momento de hacer estas modificaciones en consolas de pequeño tamaño asi que en este video me he esforzado en explicar cada detalle exacto referente al desmonte de nuestra querida psp


ver entrada »



hoy continuamos con nuestra segunda parte del video de la super nintendo jr, y en esta oportunidad vamos a colocar un conector de corriente normal para los casos en los que no tenemos el adaptador original o se nos ha dañado nuestro conector en la consola


ver entrada »
